Das Prinzip des Hochfrequenzoszillators zur Metalldetektion
Die Einstellung des Verstärkungspotentiometers des Hochfrequenzoszillators versetzt den Oszillator in einen kritischen Oszillationszustand, um nur den Oszillator zu starten. Wenn die Detektionsspule nahe an dem Metallobjekt ist, wird aufgrund des elektromagnetischen Induktionsphänomens ein Wirbelstrom in dem Metallleiter erzeugt, so dass der Energieverlust in der Oszillationsschaltung erhöht wird, die positive Rückkopplung geschwächt wird, die Oszillationsschwingung in der kritische Zustand ist geschwächt, und selbst die Oszillation kann nicht aufrechterhalten werden. Stoppen Sie die Vibration mit der minimal erforderlichen Energie. Wenn diese Änderung erkannt und in ein Tonsignal umgewandelt werden kann, kann abhängig von der Anwesenheit oder Abwesenheit des Tons festgestellt werden, ob sich unter der Detektionsspule ein Metallobjekt befindet.
Debuggen und verwenden
Zusätzlich zu dem Empfindlichkeitseinstellung Potentiometer hat die Unterirdische Metalldetektor schaltung keinen Einstellteil, und die Schaltung kann normal arbeiten, solange das Schweißen korrekt ist. Wenn die gesamte Maschine statisch ist, dh wenn der Lautsprecher nicht ertönt, beträgt der Gesamtstrom ungefähr 10 mA. Wenn der Klang des Metalllautsprechers erkannt wird, steigt der Strom der gesamten Maschine auf 20 mA an. Ein neuer laminierter Akku kann 20 bis 30 Stunden arbeiten.
Wenn der neu geschweißte Gewerbe Metalldetektor nicht ordnungsgemäß funktioniert, überprüfen Sie zuerst, ob die Komponenten auf der Leiterplatte und der Verdrahtung falsch gelötet sind, und messen Sie dann, ob die Batteriespannung und der Stromversorgungskreis normal sind. Die Spannung der Zenerdiode liegt zwischen 5.5 und 6.5V.

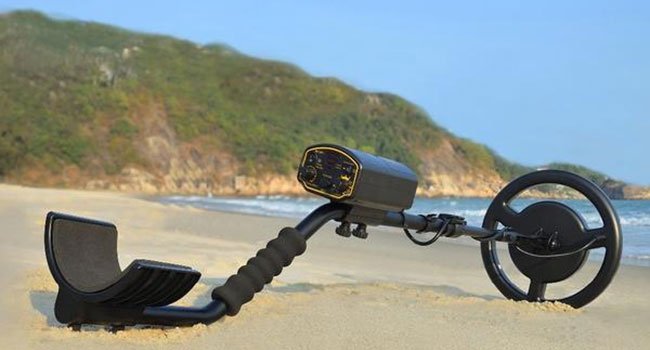

Bevor Sie den Professionelle Metalldetektor verwenden, müssen Sie die Länge der Sonde anpassen. Lösen Sie einfach den schwarzen Gummi, drücken und ziehen Sie die Gummimanschette auf die entsprechende Länge und drehen Sie dann den inneren Schlauch des Klebers, um das Kabel festzuziehen und die Spitze des Griffs nach oben zu zeigen. Schließlich wird der Vinylkleber fest verschraubt, um den Klebstoff durch die Hülse zu verriegeln. Wenn Sie den Detektorgriff halten, befindet sich der Daumen also genau neben dem Empfindlichkeitseinstellpotentiometer. Wenn Sie die Empfindlichkeit des Metalldetektors einstellen, sollte die Detektionsscheibe (Oszillationsspule) vom Metall entfernt sein, einschließlich des Papiers mit Aluminiumfolie. Drehen Sie dann den Empfindlichkeits Feineinstellung Potentiometerknopf (FINE TUNING), um den Netzschalter einzuschalten, drehen Sie ihn in die halbe Position und stellen Sie dann die Grobeinstellung ein. Der Potentiometerknopf (TUNING) stoppt den Audioanruf des Lautsprechers und stimmt schließlich die Feinabstimmung ab Potentiometer, damit der Ton des Lautsprechers stoppt. Zu diesem Zeitpunkt hat der Metallsonde die höchste Empfindlichkeit. Wenn Metall mit einem Metallerkennung Ausrüstung erkannt wird, gibt der Lautsprecher einen Ton ab, solange sich die Erkennungsscheibe in der Nähe eines Metalls befindet, und der Ton stoppt automatisch, wenn er sich weit entfernt von einer bestimmten Position befindet. Dieser Metall Detektor hat eine hohe Empfindlichkeit. Wenn große Metallstücke erkannt werden, gibt die Detektorscheibe Schall ab, wenn sie 20 cm vom Metallobjekt entfernt ist. Es kann so klein wie eine Büroklammer oder sogar ein Stift erkannt werden, aber die Sondenspule muss nahe sein. Kleine Metallgegenstände. Da Metall Suchsensor die elektromagnetische Induktion der Schwingspule verwenden, um Metallobjekte zu erkennen, ist es möglich, verdeckte Metallobjekte durch nichtmetallische Objekte wie Papier, Holz, Plastik, Mauerwerk, Erde und sogar Wasserschichten zu erkennen. Sex, zum Beispiel, wenn ein Haus dekoriert wird, verwenden Sie es, um Drähte oder Stahlstangen in der Wand zu erkennen, um Baugefahren und Sicherheitsrisiken zu vermeiden; und Metallsuchgerät für die Sicherheitsinspektion basieren auf diesem Prinzip.
